סרגל קנה מידה משולש: שישה סרגלים בכלי אחד

לסרגל המשולש שלוש פאות, ועל כל פאה שני קני מידה, אחד בכל קצה. במקום לחשב כל מידה, קוראים אותה ישירות. ארבע נקודות עוזרות להתחיל.

• מה זה קנה מידה. בשרטוט בקנה מידה אחד למאה, סנטימטר אחד על הדף מייצג מטר אחד במציאות. בקנה מידה אחד לחמישים, סנטימטר מייצג חצי מטר. במקום לחלק כל מספר במאה או בחמישים, הסרגל המשולש מסומן כך שקוראים עליו מטרים אמיתיים. זה חוסך טעויות חישוב בכל קו, ומאפשר לשרטט מהר.
• איך בוחרים פאה. מסובבים את הסרגל עד שרואים בקצה את קנה המידה של השרטוט, למשל אחד לחמישים. מניחים את האפס של אותו קנה מידה בתחילת הקו, וקוראים את המידה ישירות במטרים. חשוב לקרוא את המספרים של קנה המידה הנכון, כי על אותה פאה יש שני קני מידה, ומספריהם רצים בכיוונים הפוכים.
• למה משולש. הצורה המשולשת נותנת שש פאות קריאה בכלי אחד, וגם מרימה את קצה הסימון מעל הדף, כך שקל לסמן נקודה בדיוק. היא לא מתגלגלת על שולחן משופע כמו סרגל עגול, ונוח להחזיק אותה ביד אחת בזמן שהיד השנייה מסמנת. זו הסיבה שכמעט כל משרד אדריכלים מחזיק כמה כאלה.
• סרגל קנה מידה אינו סרגל לקווים. הקצוות של סרגל משולש נועדו למדידה ולסימון, ולא להעברת קו עם עט או להובלת סכין. שימוש בו כסרגל רגיל פוגע בסימונים ובקצוות, ובסוף הסרגל כבר לא מדויק. את הקו עצמו מעבירים עם סרגל ישר, משולש שרטוט או הסרגל של לוח השרטוט.

מודדים עם הסרגל המשולש, ומשרטטים עם סרגל אחר. ההרגל הזה שומר עליו מדויק לאורך כל התואר.

סרגל משולש, לוח שרטוט וסרגל חיתוך

המוצרים בקטגוריה משלימים זה את זה. כל אחד עושה חלק אחר בעבודה על שרטוט או על דגם.

סרגל קנה מידה מודד ומסמן. לוח שרטוט מחזיק את הדף ישר ומאפשר להעביר קווים מקבילים בעזרת סרגל שנע עליו. סרגל חיתוך מוביל את הסכין בקו ישר כשחותכים קרטון לדגם.

בקטגוריה יש שני סרגלי קנה מידה ושני לוחות, ברמות גימור שונות. ההבדל ביניהם הוא בעיקר בדיוק הסימונים ובחוזק המנגנון, ופחות בעקרון העבודה.

סרגלים וכלי מדידה שיש עכשיו במלאי

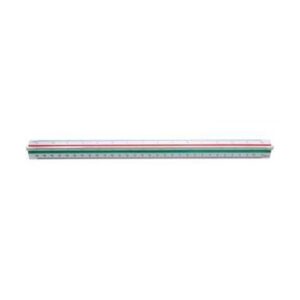

Linero סרגל חיתוך עם מעצור באורך 30 ס"מ מבית Linero ₪15 Linero סרגל קנה מידה משולש באורך 30 ס"מ מבית Linero ₪9

איזה קנה מידה לבחור לשרטוט?

קנה המידה נבחר לפי גודל מה שמשרטטים וגודל הגיליון. המטרה היא שהשרטוט ימלא את הדף, בלי לצאת ממנו ובלי להיות זעיר.

תוכנית של דירה או של קומה משורטטת לרוב בקנה מידה אחד למאה או אחד לחמישים. פרט של חדר, מטבח או רהיט דורש קנה מידה גדול יותר, כמו אחד לעשרים, כדי לראות את הפרטים. מפת מגרש או שכונה משורטטת בקנה מידה קטן בהרבה. המרצה בדרך כלל מגדיר את קנה המידה לכל תרגיל.

לפני שמתחילים, מודדים את הקיר הארוך ביותר, ובודקים בסרגל המשולש כמה מקום הוא תופס בקנה המידה שבחרתם. אם הוא יוצא מהגיליון, עוברים לקנה מידה קטן יותר. בדיקה של דקה חוסכת שרטוט שלם שצריך להתחיל מחדש.

עוד סרגלים ולוחות שרטוט

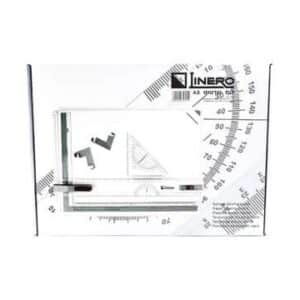

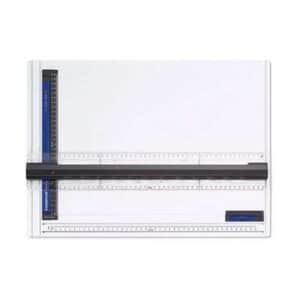

Staedtler לוח שרטוט עם נעילה כפולה בגודל A3 מבית Staedtler ₪389 Linero לוח שרטוט בגודל A3 מבית Linero ₪129

לוח שרטוט A3: קווים מקבילים בלי מאמץ

בשרטוט טכני, רוב הקווים מקבילים זה לזה או ניצבים זה לזה. לוח שרטוט עושה את החלק הזה בשבילכם.

הלוח מחזיק את הדף במקום, ישר ביחס לקצוות, בעזרת תפסים או רצועות. סרגל שנע לאורך הלוח נשאר תמיד מקביל לעצמו, כך שכל קו אופקי שמעבירים לאורכו מקביל לקודם. עם משולש שמונח על הסרגל, מעבירים קווים ניצבים ובזוויות קבועות.

מנגנון נעילה מאפשר לקבע את הסרגל בנקודה מסוימת, כדי שלא יזוז כשמשרטטים לאורכו. גודל A3 מתאים לרוב התרגילים בשנים הראשונות, והוא עדיין נכנס לתיק או לארגז. בודקים שהלוח יציב על השולחן, ושהסרגל נע חלק בלי לרעוד.

סרגל חיתוך: להוביל סכין בקו ישר

בניית דגמים מקרטון ומקצף היא חלק גדול מלימודי אדריכלות ועיצוב. כאן הסרגל הופך לכלי חיתוך, וצריך סרגל שבנוי לכך.

סרגל חיתוך עבה ויציב יותר מסרגל רגיל, והמעצור שבו עוזר להחזיק אותו במקום כשהסכין נגררת לאורכו. סרגל פלסטיק דק מתחיל להיחתך ברגע שהלהב נוגע בו, והקו שלו כבר לא ישר. לכן לא חותכים לאורך סרגל קנה מידה, ולא לאורך סרגל שרטוט.

מחזיקים את הסרגל בכף יד פתוחה, עם האצבעות רחוקות מהקצה שלאורכו נע הלהב. חותכים בכמה מעברים קלים, ולא במשיכה אחת חזקה, ומתחת לחומר מניחים תמיד משטח חיתוך. חיתוך הוא המקום שבו קורות רוב הפציעות בסטודיו, והסרגל הנכון הוא חצי מהבטיחות.

דיוק בשרטוט: מה משבש את המדידה

גם עם הכלים הטובים ביותר, טעויות קטנות מצטברות. כמה הרגלים שומרים על שרטוט מדויק מההתחלה ועד הסוף.

מסתכלים על הסרגל מלמעלה, בדיוק מעל הסימון. מבט באלכסון מזיז את הקריאה בכמה עשיריות מילימטר, וזה מספיק כדי שקיר לא ייסגר בסוף התוכנית. מסמנים נקודות בעיפרון חד וקשה, ולא בעט, כדי שאפשר יהיה לתקן.

מודדים מנקודה אחת קבועה ולא מסוף הקו הקודם. כשמוסיפים מידות זו לזו, כל טעות קטנה נגררת לבאה. כשמודדים הכול מאותה נקודת אפס, הטעות לא מצטברת. זה עיקרון שמלמדים בשיעורי השרטוט הראשונים, ושווה לאמץ מהיום הראשון.

שמירה על הסרגלים ולוח השרטוט

כלי שרטוט מלווים סטודנט כמה שנים, והדיוק שלהם תלוי בקצוות ובסימונים. שמירה נכונה משאירה אותם מדויקים.

מנקים את הסרגלים במטלית לחה, בלי חומרים חריפים שעלולים למחוק סימונים. גרפיט מעיפרון נמרח מהסרגל אל הדף, ולכן מנגבים את הסרגל מדי פעם גם באמצע עבודה. לא משאירים סרגלי פלסטיק בשמש או ברכב חם, כי חום מעוות אותם.

מאחסנים את לוח השרטוט שטוח, ולא נשען על קיר בזווית שעלולה לעקם אותו. מגינים על הקצוות מחבטות, כי קצה פגום של לוח או סרגל הופך כל קו לעקום. שומרים את הסרגל המשולש בנרתיק או בקופסה, כדי שהקצוות שלו לא יישרטו בתיק.

ערכת כלי מדידה לשנה ראשונה

רשימת הציוד לשנה ראשונה באדריכלות או בעיצוב ארוכה, אבל הכלים בקטגוריה הזו הם הבסיס שכל השאר נשען עליו.

סרגל קנה מידה משולש הוא הכלי הראשון, ואין לו תחליף. לוח שרטוט A3 מאפשר לעבוד בבית ובמעונות בלי שולחן שרטוט גדול. סרגל חיתוך נדרש מהתרגיל הראשון שבו בונים דגם. יחד עם משטח חיתוך, סכין מדויקת ועפרונות, זו ערכה שמכסה את רוב השנה.

לפני הקנייה בודקים את רשימת הציוד של המוסד, כי יש מרצים שמבקשים דגם או גודל מסוים. כדאי גם לשאול סטודנטים משנה מתקדמת, שיודעים מה באמת היה בשימוש ומה נשאר בארון.

סרגל קנה מידה בסיסי או סרגל מקצועי

ההבדל במחיר בין סרגלי קנה מידה ובין לוחות שרטוט נובע מהדיוק של הסימונים, מעמידות החומר ומחוזק המנגנון. העיקרון זהה בכולם, אבל ההבדלים מורגשים לאורך שנים.

לשנה ראשונה ולקורס קצר סרגל בסיסי ולוח פשוט מספיקים לגמרי, ומאפשרים ללמוד בלי השקעה גדולה.

למי שממשיך לתואר מלא או לעבודה, סרגל עם סימונים עמידים ולוח עם מנגנון נעילה חזק מחזירים את עצמם, כי הם לא נשחקים אחרי שנה של שימוש יומיומי.

חדר אחד בקנה מידה: תרגיל שמלמד את כל הכלים

שרטוט של תוכנית פשוטה, כמו חדר אחד, מלמד את כל הכלים בקטגוריה. אלה חמשת השלבים.

1. מודדים את החדרמודדים במטר את אורך כל קיר, את מיקום הדלת והחלון ואת רוחבם. רושמים את המידות על סקיצה ביד, עם חצים. מודדים מנקודה קבועה, כמו פינה אחת של החדר, כדי שהטעויות לא יצטברו. סקיצה ברורה עם כל המידות היא חצי מהעבודה, והיא חוסכת חזרה לחדר באמצע.
2. בוחרים קנה מידהבודקים בסרגל המשולש כמה מקום יתפוס הקיר הארוך בקנה מידה אחד לחמישים, ואם הוא נכנס לגיליון A3 עם שוליים. אם לא, עוברים לאחד למאה. כותבים את קנה המידה בפינת הדף, כדי שכל מי שמסתכל ידע איך לקרוא את השרטוט, גם בעוד כמה חודשים.
3. מקבעים את הדף ללוחמניחים את הגיליון על לוח השרטוט, ומיישרים את הקצה העליון שלו לפי הסרגל הנע. מקבעים אותו בתפסים או ברצועות, כך שלא יזוז. דף שזז באמצע השרטוט הורס את ההקבלה של כל הקווים, ולכן בודקים את הקיבוע שוב אחרי כמה דקות של עבודה. רצועת דבק נייר בכל פינה מספיקה לרוב.
4. מסמנים ומעבירים קוויםמסמנים בעיפרון חד את פינות החדר בעזרת הסרגל המשולש, בקנה המידה שבחרתם. מעבירים את הקווים האופקיים לאורך הסרגל הנע, ואת הקווים האנכיים בעזרת משולש שמונח עליו. מסמנים את הדלת והחלון, ובודקים שהמידות על הדף תואמות את הסקיצה. טעות שמתגלה כאן מתוקנת במחק, ולא בשרטוט חדש.
5. בודקים ומשלימיםמודדים שוב כמה קווים בסרגל המשולש, ומוודאים שהם תואמים את המידות במציאות. מוסיפים מידות, כותרת וקנה מידה. רק אחרי הבדיקה מעבירים את הקווים בעט שרטוט, אם נדרש. מנגבים את הסרגלים, ומחזירים אותם לנרתיק, מוכנים לתרגיל הבא. שרטוט שנבדק לפני הדיו הוא שרטוט שאין צורך לשרטט שוב.
